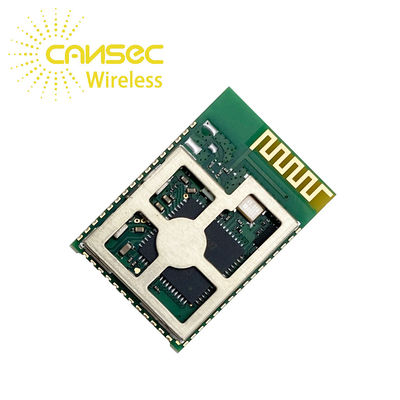

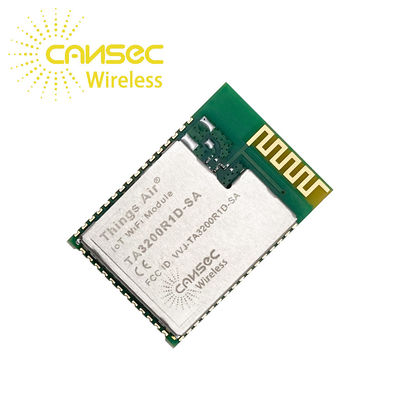

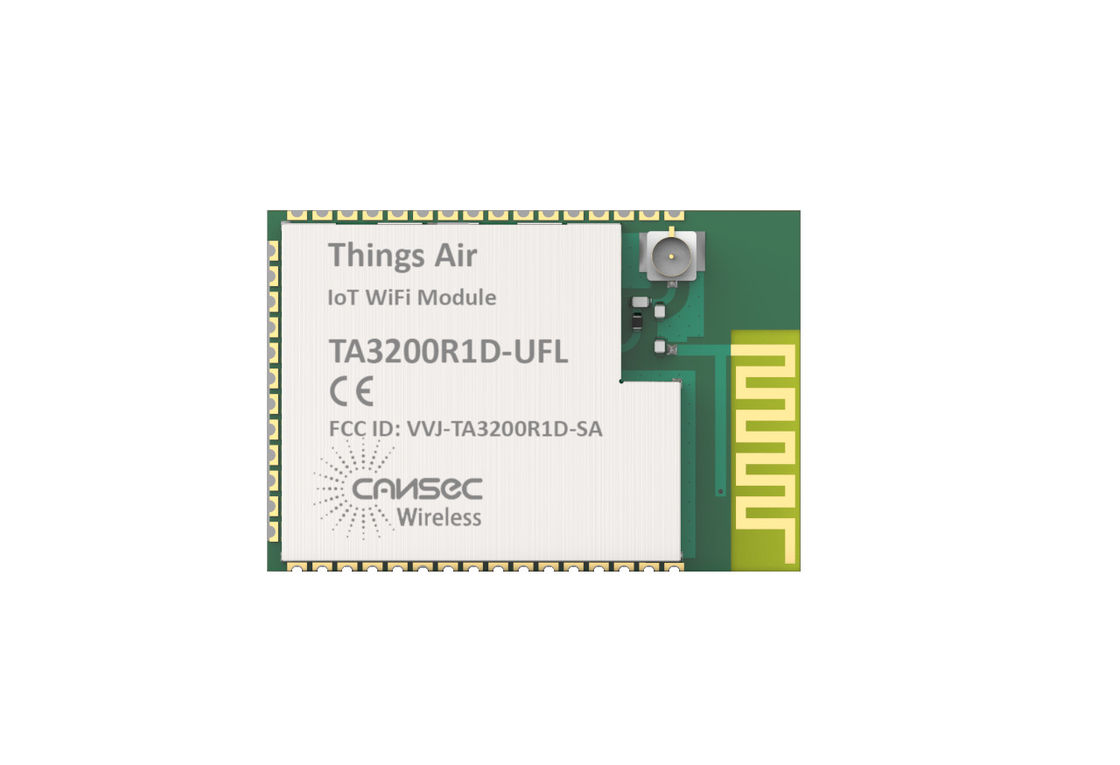

Ta3200R1D de Module van Ti CC3200 IoT Wifi

• Wi-Fi microcontroller module

- ARM Cortex-M4 microcontroller met 802.11 b/g/n Wi-Fi netwerk processor

- Embedded Wi-Fi Driver, Supplicant en TCP/IP v4 Networking Stack met Industry Standard BSD Socket API's

- Hardware Crypto Engine voor TLS (SSL) Internet Security

- Geavanceerde low-power Wi-Fi modus

- SmartConfig-technologie, WPS en AP-modus om koploze apparaten te configureren om verbinding te maken met het Wi-Fi-netwerk

- Beveiligd apparaat met 128-bit geheime sleutel en beveiligde boot op de chip

• Subsysteem microcontroller voor toepassingen

- ARM Cortex-M4 Core op 80 MHz

- Ingebedde geheugenopties

• Flash aan boord
• RAM ((tot 256KB)
• Perifereel stuurprogramma's in ROM
• 8Mbit-Onboard flash

- Hardware Crypto Engine voor Advanced

Hardwarebeveiliging inclusief

• AES, DES en 3DES
• SHA en MD5
• CRC en controlesom

- 8-bits, snelle, parallelle camera interface

- 1 Multichannel Audio Serial Port (McASP) Interface met ondersteuning voor I2S-formaat

- 1 SD (MMC) Interface

- 32-kanaals micro direct geheugen toegang ((μDMA)

- 2 universele asynchrone ontvangers/zenders (UART's)

- 2 seriële perifere interfaces (SPI's)

- 1 Interintegrated Circuit ((I2C)

- 4 algemene tijders

- 16-bit Pulse-Width Modulation (PWM) -modus

- 1 Wachthond Timer Module

- 4-kanaal 12-bit analoog-digitale converters (ADC's)

- Tot 22 individueel programmeerbare GPIO-pins

• Subsysteem Wi-Fi-netwerkprocessor

- 802.11b/g/n Radio, Baseband en Medium Access Control

- TCP/IP Stack

• 8 gelijktijdige TCP-, UDP- of RAW-sockets
• 2 gelijktijdige TLS v1.2 of SSL 3.0-sockets

- Krachtige Crypto Engine voor snelle, beveiligde WLAN verbindingen met 256-bit encryptie

- Station, Access Point en Wi-Fi Direct Modes

- WPA2 Beveiliging van personen en bedrijven

- SimpleLink Connection Manager voor het beheren van Wi-Fi-beveiligingsstatus

- TX Power 18 dBm.

- RX gevoeligheid

• -94,7 dBm bij 1 DSSS
• -87 dBm bij 11 CCK
• -73 dBm bij 54 OFDM

- Toepassingsdoorvoer

• UDP: 16 Mbps
• TCP: 12 Mbps
• Subsysteem energiebeheer

- Geïntegreerde gelijkstroomconverter met breed voedingsspanning:

• VBAT:2.3 tot en met 3,6 V

-Laag stroomverbruik bij 3,6 V

• Hibernatie met Real-Time Clock ((RTC)):28μA
• Een laagvermogen diepe slaap: < 275 μA
• In stilstand verbonden: 0,875mA@DTIM=1
• RX-verkeer:54mA@54OFDM
• TX verkeer: 223mA@54OFDM

- Ingebouwde klokbron

• 40.0-MHz kristal met interne oscillator
• 32.768-kHz Crystal ((RTC)
• Pakket en exploitatietoestanden

• 1.27 mm Pitch, 44-Terminal, 18.22 mm × 26.65 mm Stamp Package voor eenvoudige assemblage en goedkoop PCB-ontwerp
• Werktemperatuurbereik: -20°C tot +70°C

Opmerking: overweeg extra ontkoppelingscondensatoren toe te voegen als de batterij de stroom niet kan opwekken.

En zorg er ook voor dat deze twee condensatoren gesloten zijn op de poort van VBT_CC.

Cansec Low Cost Wireless RF Transceiver IoT Wifi Module Ta3200R1D Ti CC3200 Wifi Module met flexibele ODM/OEM optie
