Productdetails:
|
| Chipset: | BlueNRG 132 | Grootte: | 12.5*18.5*2.6mm |
|---|---|---|---|
| Werkend Voltage: | 1.7-3.6V | TX macht: | 8dBm |
| TX stroom: | 14.5mA | Rxgevoeligheid: | -88dBm |
| RX stroom: | 7.7mA | Slaap Huidige Consumptie: | 0.5μA |
| Protocal: | BLE4.2 | Antennetype: | PCB-Antenne |
| Werkende temperatuur: | -30~85℃ | Toepassing: | Wearable draadloze apparateniot verwante apparaten |
| Markeren: | ST bluenrg-132 Bluetooth Low Energy Module,BLE4.2 Bluetooth Low Energy-Module,Ble132sa/ua-B |
||

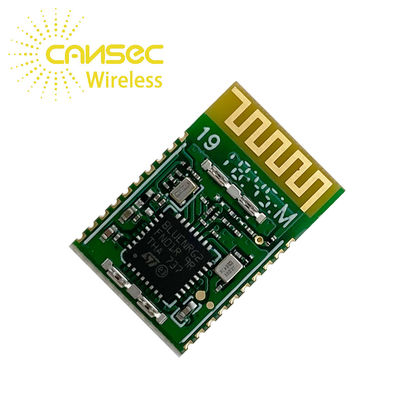

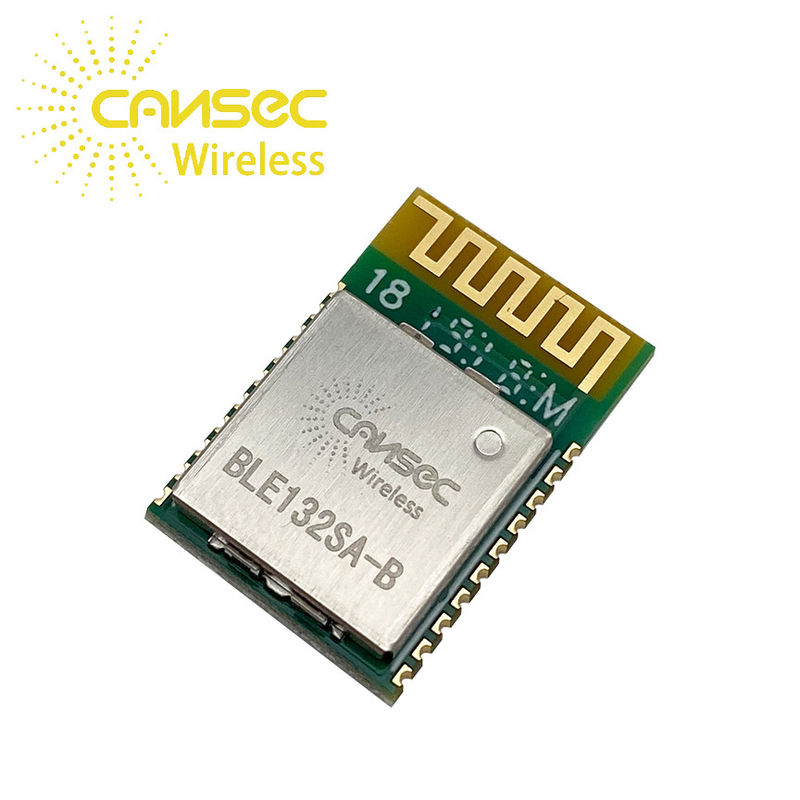

Module Draadloze ST bluenrg-132 Ble-de Oplossingen BLE4.2 van de Cansec ble132sa/ua-B 2.4GHz de Blauwe Tand van Moduleiot
Machtsconsumptie wanneer niet actieve convertor gelijkstroom-gelijkstroom
| Parameter | Min | Type | Maximum | Eenheid | |
| Werkend Voltage | 1.7 | - | 3.6 | V | |
| Werkende Temperatuur | -30 | - | 85 | ℃ | |
|
Huidige Consumptie |
Reserve | - | 0,5 | - | RE |
| Ontvang wijze | - | 14.5 | - | mA | |
| Breng Wijze (8dBm) over | - | 28.8 | - | mA | |
| TX macht | - | 7 | 8 | dBm | |
| RX gevoeligheid | - | - | -88 | dBm | |
Machtsconsumptie wanneer actieve convertor gelijkstroom-gelijkstroom
| Parameter | Min | Type | Maximum | Eenheid | |
| Werkend Voltage | 1.7 | - | 3.6 | V | |
| Werkende Temperatuur | -30 | - | 85 | ℃ | |
|
Huidige Consumptie |
Reserve | - | - | 1 | RE |
| Ontvang wijze | - | 7.7 | - | mA | |
| Breng Wijze (8dBm) over | - | 15.1 | - | mA | |
| TX macht | - | - | dBm | ||
| RX gevoeligheid | - | - | -88 | dBm | |
Module Draadloze ST bluenrg-132 Ble-de Oplossingen BLE4.2 van de Cansec ble132sa/ua-B 2.4GHz de Blauwe Tand van Moduleiot
Beschrijving
Ble132sa/ua-wordt de reeksmodule ontworpen gebaseerd op ST blueNRG-1.The blueNRG-1 van het bedrijf is een zeer lage de energie (BLE4.2) single-mode systeem-op-spaander lage van machtsbluetooth volgzaam met Bluetooth-specificatie.
BlueNRG-1 breidt de eigenschappen van de met een prijs bekroonde BlueNRG-netwerkbewerker uit, toelatend het gebruik van de ingebedde Schors M0 voor het runnen van de code van de gebruikerstoepassing.
BlueNRG-1 omvat 160 KB de programmering van Flashgeheugen, 24 KB van statisch RAM-geheugen met behoud (twee 12 KB banken) en SPI, UART, communicatie van I2C standaardinterfacerandapparatuur. Het kenmerkt ook multifunctionele tijdopnemers, waakhond, van RTC en DMA-controlemechanisme.
ADC is beschikbaar voor omzetting met analoge sensoren, en voor het lezen van de meting van de geïntegreerde batterijmonitor. Een digitale filter is beschikbaar voor de verwerking van een PDM-stroom.
BlueNRG-1 biedt dezelfde uitstekende rf-prestaties aan zoals de BlueNRG-radio, en de geïntegreerde hoog rendementdc/dc convertor houdt dezelfde ultra-low machtskenmerken, maar blueNRG-1 verbetert de BlueNRG-huidige consumptie die van de slaapwijze een verdere verhoging van het batterijleven toestaan van de toepassingen.
| Stootkussen Numbe |
Naam |
Pin Type |
Beschrijving |
| 1 | RESET_N | I | Het systeemterugstellen |
|
2 |
DIO13 |
OD | GPI 13 |
| I | UART_CTS | ||
| I/O | I2C1_DAT | ||
|
3 |
DIO12 |
OD | GPI 12 |
| I/O | I2C1_CLK | ||
| 4 | GND | Grondspeld | Verbind met GND |
| 5 | VCC | MACHT | De input van het batterijvoltage |
| Stootkussen Numbe |
Naam |
Pin Type |
Beschrijving |
|
6 |
DIO11 |
I/O | Algemeen doel digitale I/O |
| I | UART_RXD | ||
| I/O | SPI_CS1 | ||
| O | CLK_32K | ||
|
7 |
DIO10 |
I/O | Algemeen doel digitale I/O |
| I | SWDIO | ||
| O | SPI_OUT | ||
| O | CLK_32K | ||
|
8 |
DIO9 |
I/O | Algemeen doel digitale I/O |
| I | SWCLK | ||
| I | SPI_IN | ||
| O | XO16/32M | ||
|
9 |
DIO8 |
I/O | Algemeen doel digitale I/O |
| O | UART_TXD | ||
| I/O | SPI_CLK | ||
| I | PDM_DATA | ||
|
10 |
DIO7/BOOT |
I/O |
Bootloader digitaal speld Algemeen doel |
| I | UART_CTS | ||
| I/O | I2C2_DAT | ||
| O | PDM_CLK | ||
|
11 |
DIO6 |
I/O | Algemeen doel digitale I/O |
| O | UART_RTS | ||
| I/O | I2C2_CLK | ||
| I | PDM_DATA | ||
|
12 |
DIO5 |
I/O | Algemeen doel digitale I/O |
| O | UART_TXD | ||
| I/O | I2C2_DAT | ||
| O | PWM1 | ||
|
13 |
DIO4 |
I/O | Algemeen doel digitale I/O |
| I | UART_RXD | ||
| I/O | I2C2_CLK | ||
| O | PWM0 | ||
|
14 |
DIO3 |
I/O | Algemeen doel digitale I/O |
| O | PWM1 | ||
| I | SPI_IN | ||
|
15 |
DIO2 |
I/O | Algemeen doel digitale I/O |
| O | PWM0 | ||
| O | SPI_OUT | ||
| O | PDM_CLK |
| Stootkussen Numbe |
Naam |
Pin Type |
Beschrijving |
|
16 |
DIO1 |
I/O | Algemeen doel digitale I/O |
| O | UART_RTS | ||
| I/O | SPI_CS1 | ||
| I | PDM_DATA | ||
|
17 |
DIO0 |
I/O | Algemeen doel digitale I/O |
| I | UART_CTS | ||
| I/O | SPI_CLK | ||
| O | CPUCLK | ||
|
18 |
ANATEST0/DIO14 |
I/O |
Analoge output Algemeen digitaal doel |
| I/O | I2C1_CLK | ||
| I/O | SPI_CLK | ||
| 19 | ADC1 | I | ADC input 1 |
| 20 | ADC2 | I | ADC input 2 |
Nota: Meer detail tevreden verwijzing het blueNRG-232-informatieblad van www.ST.com.
