Productdetails:
|
Grootte: | 15mm*22mm*3.2mm | TX macht: | 14dBm |
---|---|---|---|
Rxgevoeligheid: | -118dBm | TX stroom: | 50mA |
RX stroom: | 12MA | Reservestroom: | 1uA |
Antennetype: | IPEX-Schakelaar | Chipset: | Geest-1 door ST |
Markeren: | Cansec S1SPI,14dBm subghz Module,ST Geest 1 Subghz Module |

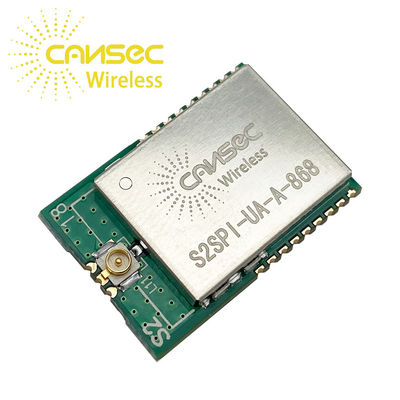

Cansecs1spi ST-Geest 1 de Oplossingen sub-GHz 434M//868M/915M van Moduleiot van de de Machtsconsumptie van IoT Lage de Module Lage Kosten
Parameter
|
Min
|
Type
|
Maximum
|
Eenheid
|
|
Werkend Voltage
|
1.8
|
-
|
3.6
|
V
|
|
Werkende Temperatuur
|
-20
|
-
|
+70
|
℃
|
|
Huidig
Consumptie |
Slaapwijze
|
-
|
-
|
1
|
RE
|
|
Ontvang wijze
|
-
|
9.5
|
12
|
mA
|
|
Breng Wijze over
|
-
|
44
|
47.5
|
mA
|
TX macht (voor Drager)
|
-
|
-
|
14
|
dBm
|
|
RX gevoeligheid (voor Lora Modulation)
|
-
|
-
|
-118
|
dBm
|
|
Afstand
|
Ha: 110
RE: 230 |
m
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheid
|
|
Werkend Voltage
|
1.8
|
-
|
3.6
|
V
|
|
Werkende Temperatuur
|
-20
|
-
|
+70
|
℃
|
|
Huidig
Consumptie |
Slaapwijze
|
-
|
-
|
1
|
RE
|
|
Ontvang wijze
|
-
|
9.6
|
10
|
mA
|
|
Breng Wijze over
|
-
|
49
|
57
|
mA
|
TX macht (voor Drager)
|
-
|
-
|
14
|
dBm
|
|
RX gevoeligheid (voor Lora Modulation)
|
-
|
-
|
-118
|
dBm
|
|
Afstand
|
Ha: 110
RE: 230 |
m
|
Cansecs1spi ST-Geest 1 de Oplossingen sub-GHz 434M//868M/915M van Moduleiot van de de Machtsconsumptie van IoT Lage de Module Lage Kosten
S1spi-ha/ua/na-wordt de Module ontworpen gebaseerd op Spirit1. Spirit1 is een zeer low-power rf-zendontvanger, voorgenomen voor de draadloze toepassingen van rf in de sub-1 GHz band. Het wordt ontworpen om zowel in de vergunning-vrije ISM als SRD-frequentiebanden bij 169, 315, 433, 868, en 915 Mhz te werken, maar kan ook worden geprogrammeerd om bij andere extra frequenties in de 300-348 banden van Mhz te werken, van 387-470MHz, en 779-956 Mhz-. De luchtdatasnelheid is programmeerbare from1 aan 500 kbps, en Spirit1 kan in systemen worden gebruikt met kanaal het uit elkaar plaatsen van kHz van 12.5/25, die aan EN 300 norm voldoen 220. Het gebruikt een zeer klein aantal afzonderlijke externe componenten en integreert een configureerbare baseband modem, welke steunengegevensbeheer, modulatie, en demodulatie. Het gegevensbeheer behandelt de gegevens in de eigenaar het volledig programmeerbare pakketformaat de m-Bus ook standaardnalevingsformaat toestaat (alle prestatiesklassen). Nochtans, kan geest-1 cyclische redundantiecontroles op de/gegevens evenals FEC uitvoeren die op de pakketten coderen decoderen. Spirit1 verstrekt een een facultatieve automatische erkenning, een wederuitzending, en motor van het onderbrekingsprotocol om algemene systeemkosten te drukken door alle hoge snelheids verbinding-laag verrichtingen te behandelen.
Stootkussenaantal | Naam | Pin Type | Beschrijving |
1 | SDO | Digitaal uit | SPI-de output van slavengegevens |
2 | SDI | Digitaal binnen | SPI-slavengegevensinvoer |
3 | SCLK | Digitaal binnen | SPI-de input van de slavenklok |
4 | CSn | Digitaal binnen | SPI-uitgezochte spaander |
5 | GPIO0 | Digitale I/O | Het algemene doel I/O dat door SPI kan worden gevormd registreert om diverse functies uit te voeren |
6 | GPIO1 | Digitale I/O | Het algemene doel I/O dat door SPI kan worden gevormd registreert om diverse functies uit te voeren |
7 | GPIO2 | Digitale I/O | Het algemene doel I/O dat door SPI kan worden gevormd registreert om diverse functies uit te voeren |
8 | GPIO3 | Digitale I/O | Het algemene doel I/O dat door SPI kan worden gevormd registreert om diverse functies uit te voeren |
9 | GND | Grondspeld | Verbind met GND |
10 | SDN | Digitaal binnen |
De speld van de sluitingsinput. SDN zou moeten zijn = ‚0‘ op alle wijzen, maar SLUITINGSwijze |
11 | GND | Grondspeld | Verbind met GND |
12 | GND | Grondspeld | Verbind met GND |
13 | VCC | Voeding | 1.8 V aan 3,6 V-macht |
14 | VCC | Voeding | 1.8 V aan 3,6 V-macht |
15 | GND | Grondspeld | Verbind met GND |
16 | GND | Grondspeld | Verbind met GND |
17 | GND | Grondspeld | Verbind met GND |
18 | GND | Grondspeld | Verbind met GND |
19 | GND | Grondspeld | Verbind met GND |
20 | MIER | Antenneinterface | Verbind met een externe Antenne |
21 | GND | Grondspeld | Verbind met GND |
