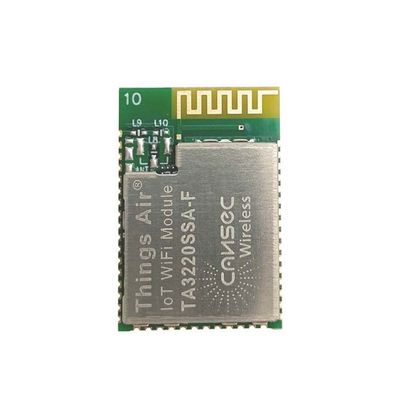

De Moduleoem Cansec ta3220ssa-F van Ti CC3220 IoT Wifi van IPV4 IPV6

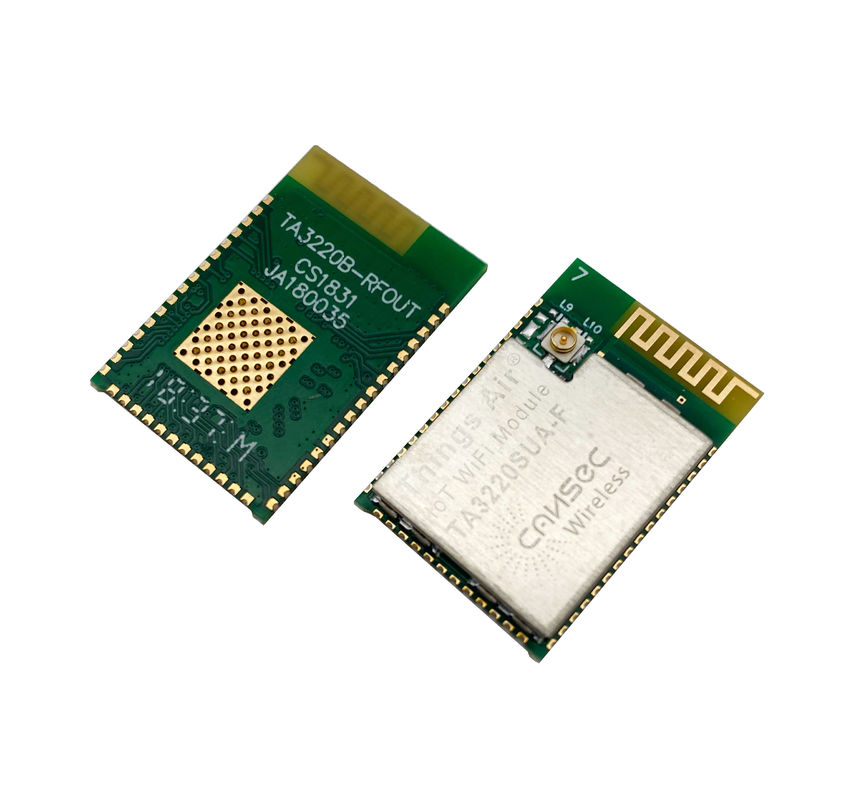

De Moduleoem Cansec ta3220ssa-F van Ti CC3220 IoT Wifi van IPV4 IPV6
De Moduleoem Cansec ta3220ssa-F van Ti CC3220 IoT Wifi van IPV4 IPV6 De Moduleoem Cansec ta3220ssa-F van Ti CC3220 IoT Wifi van IPV4 IPV6

Grote Afbeelding :  De Moduleoem Cansec ta3220ssa-F van Ti CC3220 IoT Wifi van IPV4 IPV6

Productdetails:
Plaats van herkomst: Peking
Merknaam: Cansec Wireless
Modelnummer: Ta3220ssa-F
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 100
Prijs: USD 7.18$ per piece
Verpakking Details: Doos voor 1000 stukken Pakketgrootte: 40*34*20 cm Brutogewicht: 5,000 kg
Levertijd: 3~6 weken
Betalingscondities: T/T
Levering vermogen: 2000000 stukken per jaar

De Moduleoem Cansec ta3220ssa-F van Ti CC3220 IoT Wifi van IPV4 IPV6

beschrijving
Grootte: 18.2*26.7*2.8mm TX macht: 17dBm
Rxgevoeligheid: -95dbm TX stroom: 286mA
RX stroom: 74mA Reservestroom: 1uA
Antennetype: PCB-Antenne of IPEX-schakelaar Chipset: CC3220S door Texas Instruments
Protocol: WiFi IPV4/IPV6 Waaier: 190M
Hoog licht:

De Module van Ti CC3220 IoT Wifi

,

OEM Cansec ta3220ssa-F

,

De Module van IPV4 IPV6 IoT Wifi







Pakket. Speld







Alias speld







Gebruik





Selecteer als Activeringsbron



Config. Extra. Analoge Mux





Muxed met JTAG







Graaf. Pin Mux Config. Reg.

Graaf. Pin Mux Config.

Wijzewaarde







Signaalnaam







Signaalbeschrijving







Signaalrichting





1 RF UIT RF UIT N/A N/A N/A N/A N/A N/A Voor cc3220na-F N/A
2 GND GND N/A N/A N/A N/A N/A GND Verbind grond N/A
3(7) ANTSEL1 Slechts O Nr

Vereiste niet gebruiker config

(8)

Nr GPIO_PAD_ CONFIG_26 (0X4402 E108) 0 ANTSEL1 (3) De controle van de antenneselectie O
4(7) ANTSEL2 Slechts O Nr

Vereiste niet gebruiker config

(8)

Nr GPIO_PAD_ CONFIG_27 (0X4402 E10C) 0 ANTSEL2 (3) De controle van de antenneselectie O
5 nRESET Het globale terugstellen N/A N/A N/A N/A N/A nRESET Het hoofdspaanderterugstellen. Actieve laag. Interne Pullup N/A
6(4) SOP2 Slechts O Nr Nr Nr



GPIO_PAD_ CONFIG_ 25 (0X4402 E104)

0 GPIO25 GPIO O
9 GT_PWM02 Pulse-width gemoduleerde O/P O
2 McAFSX I2S de audiosynchronisatie van het havenkader O
Zie (5) TCXO_EN Laat aan facultatief extern 40-Mhz TCXO toe



O

Zie (6) SOP2 Betekenis-op-macht 2 I



Voor volledige Specificatie, gelieve te verwijzen naar ons moduleinformatieblad



De Moduleoem Cansec ta3220ssa-F van Ti CC3220 IoT Wifi van IPV4 IPV6 0

De hoge van de Zendontvangerwifi van de Flitscapaciteit Rf van de de Schakelaarmodule de Oplossingenoem Cansec ta3220ssa-F van IoT Module van Ti CC3220 Wifi

Parameter
Min
Type
Maximum
Eenheid
Huidig
Consumptie
Slaapwijze (voor hiberneer)
-
-
9
RE

Breng Wijze (@18dbm, voor drager) over
-
400
450
mA
TX macht (voor Drager)
-
17
20
dBm
RX gevoeligheid
-
-
-96
dBm
Afstand
190
m
De hoge van de Zendontvangerwifi van de Flitscapaciteit Rf van de de Schakelaarmodule de Oplossingenoem Cansec ta3220ssa-F van IoT Module van Ti CC3220 Wifi
Huidige Consumptie
VBAT=3.6V
Wijze Parameter Voorwaarden Type Eenheden
Actieve MCU TX Currnet 1DSSS 286 mA
6OFDM 255
54OFDM 232
Rxstroom 1DSSS 74
6OFDM 74
MCU-SLAAP TX Currnet 1DSSS 282
6OFDM 251
54OFDM 228
Rxstroom 1DSSS 70
6OFDM 70
MCU LPDS TX Currnet 1DSSS 266
6OFDM 242
54OFDM 1V7
Rxstroom 1DSSS 53
6OFDM 53
Piekkaliberbepalingsstroom VBAT=3.3V 450
VBAT=2.3V 670

1. TA3220S de module wordt ontworpen gebaseerd op CC3220S van Ti die deel van het microcontroller SimpleLink™ (MCU) platform uitmaakt, wat een gemeenschappelijke, gemakkelijk te gebruiken ontwikkelomgeving met één enkele uitrusting van de kernsoftware-ontwikkeling (SDK) en rijke hulpmiddelreeks delen. Een éénmalige integratie van het SimpleLink-platform laat u toe om eender welke combinatie apparaten van de portefeuille in uw ontwerp toe te voegen, dat het hergebruik toestaat van de 100 percentencode wanneer uw ontwerpvereisten veranderen. Voor meer informatie, bezoekoverzicht voor oplossingen SimpleLink™.
2. Begin uw Internet-van-Dingen (IoT) ontwerp met een single-chip MCU systeem-op-Spaander van wi-Fi® CERTIFIED® (Soc) met ingebouwde WiFi-connectiviteit. Gecreeerd voor IoT, is de het apparatenfamilie van SimpleLink™ CC3220x van Texas Instruments ™ een single-chip oplossing, integrerend fysisch gescheiden twee, op-spaander MCUs. • Een toepassingsbewerker – ARM® cortex®-M4 MCU met een gebruiker-specifieke 256KB van RAM, en een facultatieve 1MB van XIP-flits. • Een netwerkbewerker MCU om alle WiFi en logische lagen van Internet in werking te stellen. Dit op ROM-Gebaseerde subsysteem omvat een radio, baseband, en MAC van 802.11b/g/n met een krachtige crypto motor voor snelle, veilige Internet-verbindingen met encryptie met 256 bits.
3. De draadloze MCU familie van CC3220x maakt deel uit van de tweede generatie van de familie van Internet-op-A van Ti van oplossingen. Deze generatie introduceert nieuwe eigenschappen en mogelijkheden die verder de connectiviteit van dingen aan Internet vereenvoudigen. De nieuwe mogelijkheden met inbegrip van het volgende:
Verbeterde WiFi-levering Verbeterde machtsconsumptie
Verbeterde die AP van WiFi van de bestandssysteemveiligheid (slechts door de apparaten van CC3220S wordt gesteund en CC3220SF-) verbinding met maximaal vier posten Gelijktijdiger geopende BSD-contactdozen; tot 16 BSD-contactdozen, waarvan 6 veilig zijn
HTTPS-steun
Rustgevende API steun
Asymmetrische sleutelscrypto bibliotheek
De draadloze MCU familie van CC3220x steunt de volgende wijzen: post, AP, en WiFi Direct®. Het apparaat steunt persoonlijk ook WPA2 en ondernemingsveiligheid. Dit subsysteem omvat de ingebedde stapels van TCP/IP en TLS/SSL-, HTTP-server, en veelvoudige internet-protocols. Het apparaat steunt een verscheidenheid van die WiFi-leveringsmethodes met inbegrip van HTTP op AP wijze, Technologie SmartConfig™, en WPS2.0 wordt gebaseerd.
Het energiebeheersubsysteem omvat geïntegreerde convertors gelijkstroom-gelijkstroom die een brede waaier van leveringsvoltages steunen. Dit subsysteem laat low-power consumptiewijzen voor uitgebreide levensduur batterij, zoals low-power diepe slaap toe, hiberneert met RTC (slechts 4,5 μA verbruiken), en sluitingswijze die (slechts 1 μA verbruiken).
Het apparaat omvat een grote verscheidenheid van randapparatuur, met inbegrip van een snelle parallelle camerainterface, I2S, BR, UART, SPI, I2C, en 4 kanaal ADC.


De Moduleoem Cansec ta3220ssa-F van Ti CC3220 IoT Wifi van IPV4 IPV6 1

De Moduleoem Cansec ta3220ssa-F van Ti CC3220 IoT Wifi van IPV4 IPV6 2

De Moduleoem Cansec ta3220ssa-F van Ti CC3220 IoT Wifi van IPV4 IPV6 3

De Moduleoem Cansec ta3220ssa-F van Ti CC3220 IoT Wifi van IPV4 IPV6 4

De Moduleoem Cansec ta3220ssa-F van Ti CC3220 IoT Wifi van IPV4 IPV6 5

De Moduleoem Cansec ta3220ssa-F van Ti CC3220 IoT Wifi van IPV4 IPV6 6

De Moduleoem Cansec ta3220ssa-F van Ti CC3220 IoT Wifi van IPV4 IPV6 7

De Moduleoem Cansec ta3220ssa-F van Ti CC3220 IoT Wifi van IPV4 IPV6 8

De Moduleoem Cansec ta3220ssa-F van Ti CC3220 IoT Wifi van IPV4 IPV6 9
FAQ
Q1: Bent u een fabriek of een handelsbedrijf?
A1: Wij zijn een professionele fabriek met 25 jaar ervarings.
Q2: Kunt u OEM/ODM goedkeuren?
A2: Zeker, hebben wij rijke OEM&ODM-ervaring.
Q3: Hebt u kwaliteitsborging?
A3; Elk van onze producten heeft kwaliteit het testen ondergaan en twee jaar van de vrije naverkoopdienst gehad.
